Differentieelschakelaar RV31 4P 63A 300mA klasse A

Belangrijkste kenmerken van de RV31 4P 63A 300mA klasse A aardlekschakelaar:
- Elegant uiterlijk, de boogvormige afdekking en handgreep maken de bediening eenvoudig.
- Contactpositie-indicatievenster.
- Transparante afdekking die is ontworpen voor een label.
- Bij overbelasting van het beveiligde circuit schakelt de aardlekschakelaarhendel uit en blijft in de centrale positie staan, waardoor de defecte lijn snel kan worden opgelost. De hendel kan niet in deze positie blijven staan ​​wanneer deze handmatig wordt bediend.
- Biedt bescherming tegen defecte lijnstoringen. Het veld kan niet in deze positie blijven wanneer het handmatig wordt bediend.
- Biedt aardfout-/lekstroombeveiliging en isolatiefunctie.
- Hoge kortsluitstroomweerstand.
- Toepasbaar op aansluiting van het type klem en pen/vorkbus.
- Uitgerust met vingerbeschermde aansluitklemmen.
- Brandwerende kunststof onderdelen zijn bestand tegen abnormale verhitting en sterke schokken.
- Schakelt het circuit automatisch uit wanneer de lek-/aardfoutstroom optreedt en de nominale gevoeligheid overschrijdt.
- Onafhankelijk van de voeding en de netspanning en vrij van externe interferentiespanningsschommelingen.

Technische kenmerken van de RV31 4P 63A 300mA klasse A aardlekschakelaar:

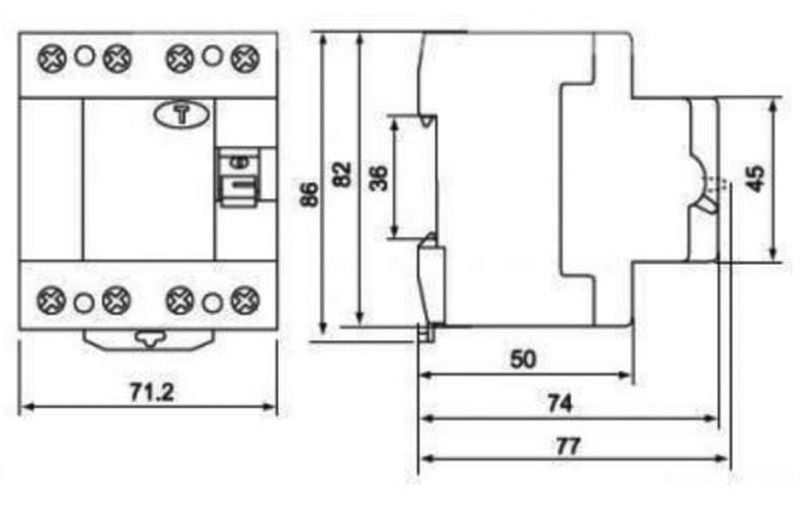

- Afmetingen: 1 module per pool (18 mm)
- Internationale norm: IEC61008-1
- Uitschakelvermogen: 10kA
- Modus: type elektromagnetisch
- Aardlekkarakteristieken: A
- Poolnr.: 4P
- Nominale onderbreking en onderbrekingsvermogen: 500A (In = 25A, 40A) of 630A (In = 63A)
- Gevoeligheid: 300mA
- Nominale stroom (A): 63
- Nominale spanning: AC230 (240) / 400 (415) V
- Nominale frequentie: 50 / 60Hz
- Nominale reststroom IΔn (A): 0,03, 0,1, 0,3, 0,5
- Nominale niet-werkende reststroom (IΔno): 0,5IΔn
- Nominale voorwaardelijke kortsluitstroom Inc: 10kA
- Nominale voorwaardelijke restkortsluitstroom IΔc: 10kA
- Bereik van de uitschakelstroom rest: 0,5IΔn ~ IΔn
- Klassen en gebruik
AC = AC lekt. Residentieel, tertiair en industrieel
A= Lekken in pulserende wissel- en gelijkstroom. SUPERIMMUNISEERD. Tertiaire en industriële
ACS = Lekken in AC + selectief. Tertiair en industrieel
AS = Lekken in pulserende AC en DC + selectief. SUPERIMMUNISEERD. Industrieel
- Aansluithoogte van de klem: 19 mm
- Elektromechanische weerstand: 4000 cycli.
- Aansluitcapaciteit: 25 mm2 stijve geleider
- Aansluitklem: schroefklem
- Klemzuil met klem.
- Verdikkingsmoment: 2,0 Nm
- Installatie: op 35,5 mm symmetrische rail.
- Paneelmontage
- Beschermingsklasse: IP 20
