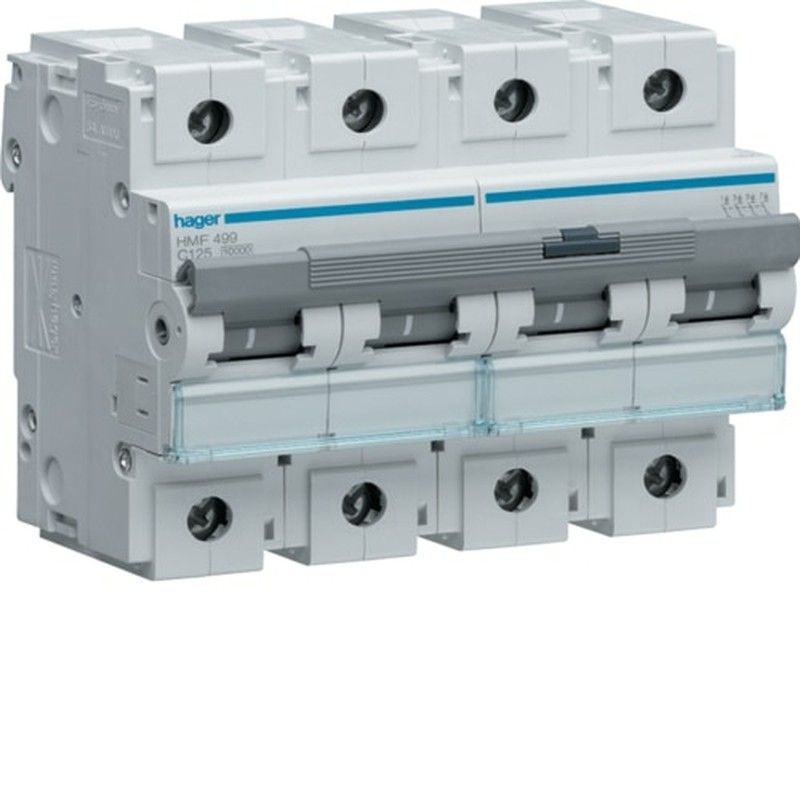

4P, 125A, curve C, 10kA Hager magnetische thermische stroomonderbreker

Kenmerken van de 4P, 125A, curve C, 10kA magnetothermische stroomonderbreker:
- Aantal beveiligde polen: 4
- Aantal polen: 4 P
- Type polen: 4 P
- Curve: C
- Met nulleideruitschakeling: Nee
- Aantal modules: 6
- Uitlijning van de bovenste klemmen voor modulaire apparaten: Uitgelijnde klemmen
- Uitlijning van de onderste klemmen voor modulaire apparaten apparaten: Uitgelijnde klemmen
- Nominaal uitschakelvermogen: 10 kA
- Nominale AC-bedrijfsspanning: 415 V
- Type voedingsspanning: AC
- Nominale frequentie: 50/60 Hz
- Nominale isolatiespanning: 500 V
- Nominale stoothoudspanning: 6000 V
- Nominale nominale stroom: 125 A
- Bedrijfsuitschakelvermogen volgens EN60898: 7,5 kA
- Min. waarde max. werking van het thermische relais in AC: 1,13 / 1,45 In
- Min/max drempelwaarde van magnetisch relais in AC: 5 / 10 In
- Correctiecoëfficiënt van de nominale stroom voor 2 naast elkaar geplaatste apparaten: 1
- Nominaal huidige correctiecoëfficiënt voor 3 naast elkaar geplaatste apparaten: 0,95
- Huidige correctiecoëfficiënt voor 4 en 5 naast elkaar geplaatste apparaten: 0,9
- Nominale huidige correctiecoëfficiënt voor 6 naast elkaar geplaatste apparaten: 0,85
- Diepte van geïnstalleerd product: 70 mm< br>- Hoogte van geïnstalleerd product: 90 mm
- Breedte van geïnstalleerd product: 106 mm
- Frequentie: 50 tot 60 Hz
- Totaal gedissipeerd vermogen onder omstandigheden van nominale intensiteit: 42,25 W
- Gedissipeerd vermogen per pool: 11,56 W
- Elektrisch uithoudingsvermogen in aantal cycli: 4000
- Mechanisch uithoudingsvermogen in aantal manoeuvres: 20000
- Aansluittype boven voor modulaire apparaten: Klem met schroeven
- Type van bovenste clip voor modulaire apparaten: Kunststof
- Type bevestigingsclip voor DIN-profiel voor modulaire apparaten: Kunststof
- Type onderste aansluiting voor modulaire apparaten: Klem met schroeven
- Bovenste verwijderbaarheid voor modulaire apparaten: Ja< br>- Lagere demonteerbaarheid voor modulaire apparaten: Ja
- Maximale aansluitdoorsnede van schroefklemmen met flexibele kabel: 1 / 50 mm²
- Doorsnede stijve kabelaansluiting op schroefklemmen aan de bovenkant: 1 / 70 mm²
- Verbinding sec. bovenste terminals in stijve kabel: 1 / 70 mm²
- Aansluitdoorsnede van schroefklemmen in bout met flexibele kabel: 1 / 50 mm²
- Aansluitdoorsnede. geboren. Zijn blz. en informatie. stijve kabel: 1 / 70 mm²
- Aansluitgedeelte van stiftklemmen met schroef: 1 / 50 mm²
- IP-beschermingsindex: IP20
- Hoogte: 2000 m
- Kalibratietemperatuur: 30 ° C

* Alle informatie in de technische fiche
